玻璃鋼電纜橋架規格型號表
2018/7/4 19:54:21點擊：
玻璃鋼電纜橋架型號規格有哪些
玻璃鋼電纜橋架是一種全封鎖型電纜橋架，配有蓋板，運用最小量化的銜接螺栓，它最適用于敷設計算機電纜、通訊電纜、熱電偶電纜及其它高靈活系統的控制電纜等，它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果，構造美觀，強度大，裝置便當。
玻璃鋼電纜橋架型號有哪幾類?
（A）槽式玻璃鋼橋架（B）梯級式玻璃鋼橋架（T） （C）托盤式玻璃鋼橋架

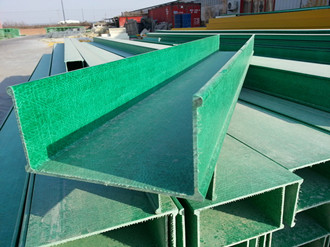

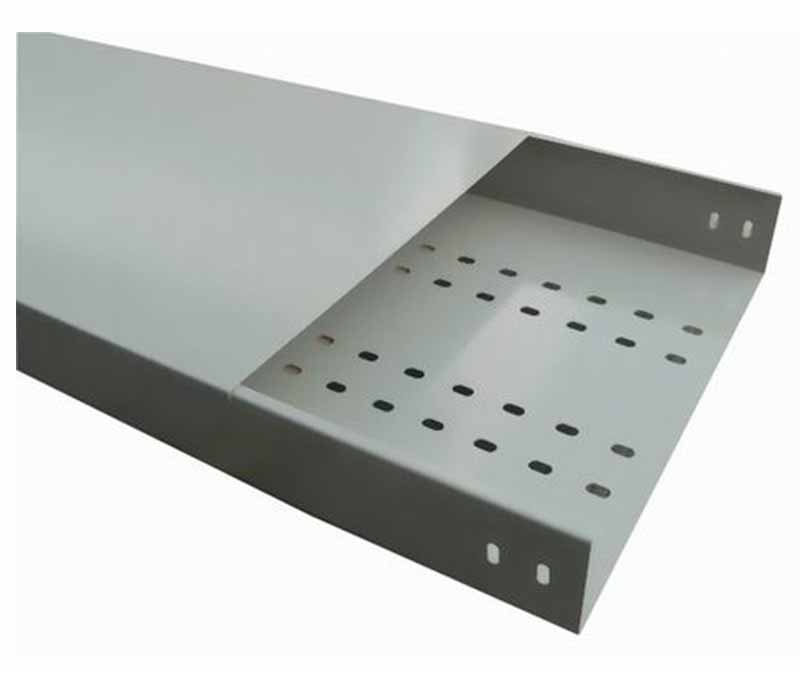

槽式玻璃鋼橋架
它最適用于敷設計算機電纜、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜等，它對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。
型號規格：100*60、100*75、100*100、150*100、200*100、200*150、200*200、300*100、300*150、300*200、400*100、400*150、400*200、500*100、500*150、500*200、600*100、600*150、600*200、600*250、800*100、800*150、800*200、1000*200、250*150
梯級玻璃鋼橋架
梯級式電纜橋架備有護罩，需要配護罩時可在訂貨時注明，其所有配件與托盤式、槽式橋架通用。梯級式電纜橋架重量輕、成本低、造型別具、安裝方便、散熱、透氣性好等優點，其表面處理分為靜電噴塑、鍍鋅、噴漆三種，在重腐蝕環境中作特殊防腐處理。
型號規格：
100*60、100*75、100*100、150*100、200*100、200*150、200*200、300*100、300*150、300*200、400*100、400*150、400*200、500*100、500*150、500*200、600*100、600*150、600*200、600*250、800*100、800*150、800*200、1000*200、250*150
托盤式玻璃鋼橋架
托盤式電纜橋架是石油、化工、電力、輕工、電視、電訊等方面應用最廣泛的一種。它具有重量輕，載荷大，造型美觀、結構簡單，安裝方便等優點，它既適用于動力電纜的安裝，也適用于控制電纜的敷設。
型號規格：100*60、100*75、100*100、150*100、200*100、200*150、200*200、300*100、300*150、300*200、400*100、400*150、400*200、500*100、500*150、500*200、600*100、600*150、600*200、600*250、800*100、800*150、800*200、1000*200、250*150

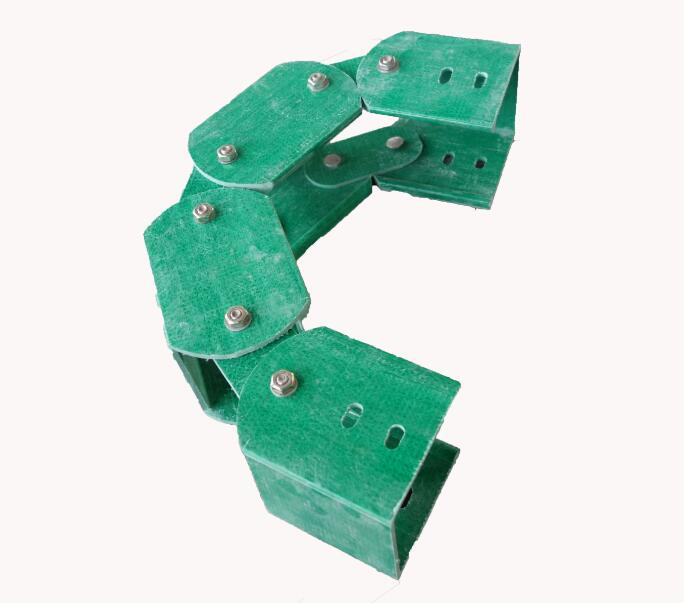

大跨距玻璃鋼電纜橋架
大跨距電纜橋架是一種較一般電纜橋架的支撐跨度大，且由于結構上設計精巧，因而又比一般電纜橋架具有承載能力大等特點的橋架，所以它不僅適用于煉油、化工、紡織、機械、冶金、電力、電視、廣播等工礦企事業的室內外電纜架空的敷設，也可作為地下的工事，例如：地鐵、人防工程的電纜溝和電纜隧道內支架。
型號規格：
50*50 100*50 100*100 150*100 200*100 200*200 300*100 300*200 300*150 400*100 400*200 500*100 500*200 600*100 600*200
型號規格：
50*50 100*50 100*100 150*100 200*100 200*200 300*100 300*200 300*150 400*100 400*200 500*100 500*200 600*100 600*200
玻璃鋼電纜橋架顏色規格：綠色及灰色
如何選擇電纜橋架的規格：
1、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。
2、大跨距要選用復合型橋架。
3、戶外要選用復合環氧樹指橋架。 該類橋架防腐性能好，機械強度高，防火性能強，抗老化性能強，造型美觀，安裝方便，各種性能大大優于其它橋架制品。復合環氧樹脂復合型電纜橋架較適合在腐蝕性環境，大跨距，重載荷條件下使用。
4、需屏蔽電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境）影響的要求時，應選用槽式復合型防腐屏蔽電纜橋架（帶蓋）
5、強腐蝕性環境應采用復合環氧樹脂防腐阻燃型玻璃鋼電纜橋架、托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。6，石油.燃氣等場所應選用高分子電纜橋架，產品材料本身具有絕緣、耐腐蝕、阻燃耐侯性強的特性
7、除以上情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
1、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤。大跨距跨越公共通道時，可根據用戶要求提高橋架的載荷能力或選用行架。
2、大跨距要選用復合型橋架。
3、戶外要選用復合環氧樹指橋架。 該類橋架防腐性能好，機械強度高，防火性能強，抗老化性能強，造型美觀，安裝方便，各種性能大大優于其它橋架制品。復合環氧樹脂復合型電纜橋架較適合在腐蝕性環境，大跨距，重載荷條件下使用。
4、需屏蔽電氣干擾的電纜網路或有防護外部（如：有腐蝕液休，易燃粉塵等環境）影響的要求時，應選用槽式復合型防腐屏蔽電纜橋架（帶蓋）
5、強腐蝕性環境應采用復合環氧樹脂防腐阻燃型玻璃鋼電纜橋架、托臂、支架也要選用同樣材料，提高橋架及附件的使用壽命，電纜橋架在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。6，石油.燃氣等場所應選用高分子電纜橋架，產品材料本身具有絕緣、耐腐蝕、阻燃耐侯性強的特性
7、除以上情況外，可根據現場還環境及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的環境或戶外場所宜加蓋板。
玻璃鋼電纜橋架規格計算公式：
電纜橋架的載荷能力的大小是一個與橋架規格和支撐距離有關的量。對應于同一支撐距離和彎凸變形量，側面高度大的橋架承載能力大，高度小的橋架承載能力小。另外當載荷能力劃、相同時，對于同一規格的電纜橋架，支撐距離小的比支撐距離大的彎曲變形量小。一般情況下電纜橋架每隔l.5～2.0m安裝一組支撐架。
1、線纜橋架的實際荷載量計算
G總 = n1*q1 n2*q2 n3*q3……nn*qn
公式中：G總為總荷載，q1、q2、q3……qn為每根電纜單位重量(kg/m)，n1、n2、n3……nn為相同電纜的根數。(G總
2、電纜橋架寬度的計算
電纜橋架寬度的確定隨著電力電纜和控制電纜工作制的不同而有所區別。由于電力電纜在橋架內一般是單層水平排放，所以其安裝橋架寬度b為：
b = n1*(d1 k1) n2*(d2 k2) n3*(d3 k3) ……nn*(dn kn)
公式中：d1、d2、d3……dn為橋架內各種電纜的外徑，單位為mm;n1、n2、n3……nn為上述同種型號規格電纜的根數;K1、k2、k3……為上述電纜放置時的間距，其值最小應大于電纜直徑的1/4。
玻璃鋼電纜橋架規格的選擇：
要根據我們要敷設線纜的條數和線纜的規格來選擇，并且要預留好將來添加線纜的空間，保證電網能夠有很好的延伸性擴展性。
電纜填充率不超過標準規定值，動力電纜可取40-50%，控制電纜可取50-70%。另外，需預留10-25%的工程發展余量，橋架橫截面積的選擇見下表。各種彎通及附件應符合工程布置條件，并與橋架配套。
