玻璃鋼橋架有國家標準嗎？

      玻璃鋼橋架是布線工程的配套項目，但是目前還沒有專門的規范和指導，在設計選型的過程中應根據弱電各個系統纜選擇類型、數量，合理的選用適用的橋架。

      在做玻璃鋼橋架的銷售期間，經常會接到客戶詢盤電話問：這個玻璃鋼橋架的厚度是多少呢？到底有沒有標準可依呢？為什么每個橋架廠報的厚度都不太一樣呢？帶著這些問題，我仔細的查找了許多標準，發現《電控配電用玻璃鋼橋架》JB/T10216-2013里的表9橋架允許最小板材厚度是有對玻璃鋼制橋架厚度的描寫。

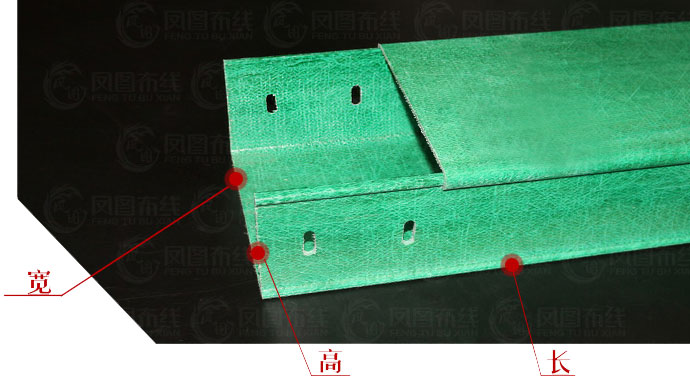

玻璃鋼橋架國家標準厚度及寬度

玻璃鋼橋架寬度<100~標準厚度需達到1mm

100<玻璃鋼橋架寬度<150~標準厚度需達到1.2mm

150<玻璃鋼橋架寬度<400~標準厚度需達到1.5mm

400<玻璃鋼橋架寬度<800~標準厚度需達到2mm

800<玻璃鋼橋架寬度<1200~標準厚度需達到2.5mm

根據戶內外安裝環境要求，做出相應的護防措施，比如：施工環境防腐、防火、防銹等級去到多少，就需要對橋架本身進行表面處理，或者選取更好的材質制造。采用玻璃鋼材質的特點是耐腐蝕，抗熱強，耐沖擊，電性能好。

      玻璃鋼橋架國家標準的厚度是1.5mm~2.0mm。玻璃鋼玻璃鋼橋架的材料需要符合GB/T15568的規定。
      玻璃鋼玻璃鋼橋架所遵循的國家標準不同，里面對產品的厚度和要求也會有所不同。例如GB/T15568里規格玻璃鋼玻璃鋼橋架表面光滑平整、無劃痕、裂紋，沖口斷面和連接孔斷面不可有毛刺，具有一定的防水和防腐蝕性。

      在進行玻璃鋼玻璃鋼橋架耐水性測試的時候，應按照GB/T2575的規定進行試驗，得到彎曲強度為120兆帕的試驗結果。在對玻璃鋼玻璃鋼橋架耐化學腐蝕性進行測試的時候，按GB/T3857的規定進行試驗，其試驗結果與上面的結果相同。在對工頻電氣強度試驗時，要遵循GB/T1408的規定進行，其試驗結果為16KV。玻璃鋼玻璃鋼橋架表面電阻率應按照GB/T1410的規定進行試驗，其試驗結果≥103Ω.cm。

      金福隆對復合環氧樹脂復合型玻璃鋼橋架進行了產品標準的規定：《玻璃鋼橋架》遵循QB/T1453-2003中華人民共和國輕工行業標準執行，《節能耐腐蝕鋼制玻璃鋼橋架》遵循GB/T23639-2009中華人民共和國國家標準執行，包裝儲運標志為GB8191。

玻璃鋼橋架的工程設計標準

1《電力工程電纜設計規范》第6章第2節電纜支架，含玻璃鋼橋架內容，主要是：
1.1構成材質一般推薦鋼制；當位于強腐蝕環境時，對橋架組成的梯架、托盤、允許采用滿足工程條件難燃性的玻璃鋼橋架；在技術經濟較優的前提下，也可用鋁合金橋架。
1.2金屬制橋架應用有防腐處理。對用于大容量發電廠等密集配置場所或重要回路的鋼制橋架，強調一次性防腐處理的耐久性，對強腐蝕環境，推薦采取熱浸鋅玻璃鋼橋架。
1.3橋架的組成結構，應同時滿足強度、剛度及穩定性要求，并規定了橋架餓承載能力，不得超過使橋架最初產生永久變形時的最大荷載除以安全系數（鋼制取1.5）的數值；對反映剛度的均勻荷載作用下的梯架、托盤的相對撓度、鋼制托臂在允許承載下的偏斜于臂長比的限值，也明確給出。
1.4橋架的品種及其適用條件、橋架系統構成的伸縮縫、振動場所的連接固定方式和接地等均有規定。
1.5有防火要求的金屬橋架，應對金屬構件外表面施加符合國家有關規定的防火涂層；且具有赧然或耐火的功能；在構造上附加相應措施，以符合《規范》第七章的有關要求。玻璃鋼橋架層間配置允許最小距離與電纜類型、電壓等級制約的要求值，則在《規范》第5章中說明。
2《鋼制玻璃鋼橋架工程設計規范》含總則、橋架制作、橋架的工程設計3章，現分別簡介兩章主要內容。

2.1玻璃鋼橋架的制作標準

2.1.1橋架組成的結構應滿足強度、剛度和穩定性要求，附有強度計算方法。
2.1.2橋架產品系列，按梯架、托盤的額定均布荷載0.5~2.5kN/m劃分為4個等級，以引導實現產品規格統一化。
2.1.3橋架的承載能力，應按規定通過試驗驗證，附有測試方法。
2.1.4生產廠應給出各型規格托盤或梯架的允許荷載與跨距變化的關系值或曲線圖，以及在不同荷載與支、吊架跨距時的撓度值。
2.1.5根據表面防腐的技術質量指標，示出常用的涂漆、電鍍鋅、粉末噴涂、熱浸鋅等4種方式，且明確復合防腐處理等其他方式應遵循的原則。
2.1.6防腐層適應環境的人工試驗項目和周期、鍍鋅層或涂層的性能試驗均有明確要求。
2.1.7其他如鋼板、螺栓、焊條的材質，加工尺寸偏差，焊接要求以及檢驗、包裝、標志等各有列示。
2.1.7明確托盤、梯架的直線段按單位長度計價，其他部件按件或重量計價。
2.2玻璃鋼橋架的工程設計
2.2.1鋼制玻璃鋼橋架的型號和梯架、托盤規格選擇要求，以及在梯架、托盤上裝載電力或控制電纜的填充率等，均分項列示。
2.2.2基于制造劃分額定均布荷載等級是以2m跨距的基礎值表示的，固給出了實際跨距不同于2m時的換算公式。
2.2.3部分荷載等級的橋架可適應上人安裝檢修，對于附加集中荷載時的等效均布荷載示出換算公式。
2.2.4提示超過6m的大跨距橋架應滿足強度、剛度要求外，還應注意符合穩定性；戶外安置時，應計入可能的風、雪等特殊荷載。
2.2.5防腐方式應依工程條件、重要性、耐久和技術經濟性等諸因素綜合擇取，給出了一般情況下的推薦方式，且附有環境條件等級劃分表。
2.2.6標明支吊架配置要求（包含非直線段部位及直線段預留伸縮縫等）。
2.2.7標明橋架系統的接地，包含梯架、托盤端連接電阻值、軟連接和振動場所的固定方式、接地點設置等要求。

國內外玻璃鋼橋架標準對比

      迄今，國外僅美國制定有玻璃鋼橋架專業性制造標準，日本通商產業省頒布的《電氣設備技術基準》和相關工業協會標準中含有部分涉及制作與使用要求；美國防火協會制定的國家電氣規范(NEC)》（NFPA70）（已有1993年新版）、《發電廠防火推薦措施》（NFPA850）(已有1992年版)、《工廠運行的電氣安全要求標準》（NFPA70E）(1988年版)和美國電子電氣工程師會編制的《玻璃鋼橋架上施加阻燃保護層于電纜上的試驗方法》（IEEE817-1993）標準等，載有使用方面的技術要求。上述規范與國外同類標準的等同性：

（1）橋架的結構類型、承載能力需滿足強度和剛度的要求，且經破壞試驗驗證；支吊架應滿足承載下的強度；鋼制橋架應有防腐處理（采取熱浸鋅等方式）且有明確的技術指標；支吊架配置方式、直線段應按長度考慮伸縮縫；接地及梯架、托盤連接電阻要求，均與NEMAVE1-84標準一致。
（2）鋼橋架產品劃分額定荷載等級，承載能力的破壞試驗測定方法，與NEMAVE1相近；允許板材最小厚度的規定，與日本"電氣設備技術基準"相近。
（3）上述規范含有多種防腐方式并納入人工環境適應性檢測，對大跨距和或外荷載作用的穩定性要求，對玻璃鋼橋架明確應符合工程條件的難燃性，關于橋架結構難燃、耐合性采取措施的規定等，較國外同類標準更為充實。
（4）美國NFPA850-92、1EEE817-93等標準關于電纜配置于橋架上的防火安全性試驗的要求和方法，以及某些個別方面，與我國上述規范尚有差距。
綜上所述，我國編制規范中的玻璃鋼橋架制作與工程設計要求，與同類的美、日標準基本相當，達到與國際標準接軌的目標。
