技術領域

[0001 ]本發明涉及一種電纜橋架。背景技術

[0002]橋架是一個支撐和放電纜的支架。橋架作為供電領域用于固定線纜的裝置，應用己經非常廣泛。一般的橋架，既要考慮到散熱，又要避免電纜受潮、高溫直射，又要耐沖擊性強。但是普通的橋架不能兼顧這幾點。因此，需要提供一種新的技術方案來解決上述問題。

發明內容

[0003]本發明的目的是提供一種防潮、散熱性好的電纜橋架。
[0004]本發明采用的技術方案是:
    電纜橋架，包括底板和兩側板，所述側板安裝于底板兩側，所述底板中間設置有擋板，所述擋板上均勻開有多個孔隙，兩側板上沿設有向內彎折的彎折邊，兩側板上設有多個軸向的加強筋，所述擋板將底板分隔成兩個布線區域，每個布線區域內均設有散熱結構，兩側板的彎折邊上均設有可連接另一電纜橋架的鎖緊裝置。
[0005]所述散熱結構包括散熱孔和隔熱墊板，所述隔熱墊板和散熱孔間隔設置于底板上。
[0006]所述鎖緊裝置為鎖緊鋼扣。
[0007]所述加強筋為3個。
[0008]本發明的有益效果:該電纜橋架上設有散熱結構，散熱性好，兩側板上設有多個軸向的加強筋，耐沖擊性強。附圖說明

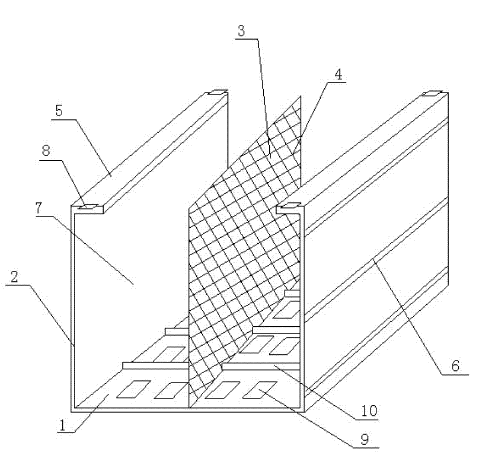

[0009〕圖1為本發明的結構示意圖。
[0010〕其中:1、底板，2、側板，3、擋板，4、孔隙，5、彎折邊，6、加強筋，7、布線區域，s、鎖緊鋼扣，9、散熱孔，10,隔熱墊板。
具體實施方式
[0011 ]下面結合附圖和具體實施方式對本發明作進一步的闡述。
[0012]以下實施例僅用于說明本發明，不用來限制本發明的保護范圍。
[0013]如圖1所示，本發明的電纜橋架，包括底板1和兩側板2，側板2安裝于底板1兩側，底板1中間設置有擋板3，擋板3上均勻開有多個孔隙4，便于散熱，兩側板2上沿設有向內彎折的彎折邊5，兩側板2上設有3個軸向的加強筋6，擋板2將底板1分隔成兩個布
線區域7，每個布線區域7內均設有散熱結構，兩側板2的彎折邊5上均設有可連接另一電纜橋架的鎖緊鋼扣8。
[0014]散熱結構包括散熱孔9和隔熱墊板10,隔熱墊板10和散熱孔9間隔設置于底板1上。電纜擱置在底板1的隔熱墊板10上，有利于散熱。
[0015]沖擊性強該電纜橋架上設有散熱結構，散熱性好，兩側板Z上設有多個軸向的加強筋6，耐沖擊性
