玻璃鋼橋架荷載 玻璃鋼電纜橋架載荷
電纜橋架是常用的鋪設電纜的托架，一般情況采用一塊整體的鋼板沖壓彎折成三個面的槽，將電纜鋪設在槽里面。現在大多數橋架規格都大致相同，但是所需鋪設的線纜卻隨著人們的需求增加而越來越多，很多橋架已經不堪重負，達到荷載極限。這種情況往往是采用加厚鋼板來避免荷載過大而導致橋架損壞。僅靠增加鋼板厚度卻造成材料的極大浪費。
玻璃鋼橋架具有阻燃、抗腐蝕能力強、散熱好、壽命長凳特點，故廣泛使用，但目前已有的梯級結構與梯邊聯接方式不當，梯邊局部受力過大，至使荷載能力差，同時安裝使用不方便，費時費力，工作效率低，橋架寬度越大越明顯，影響使用。

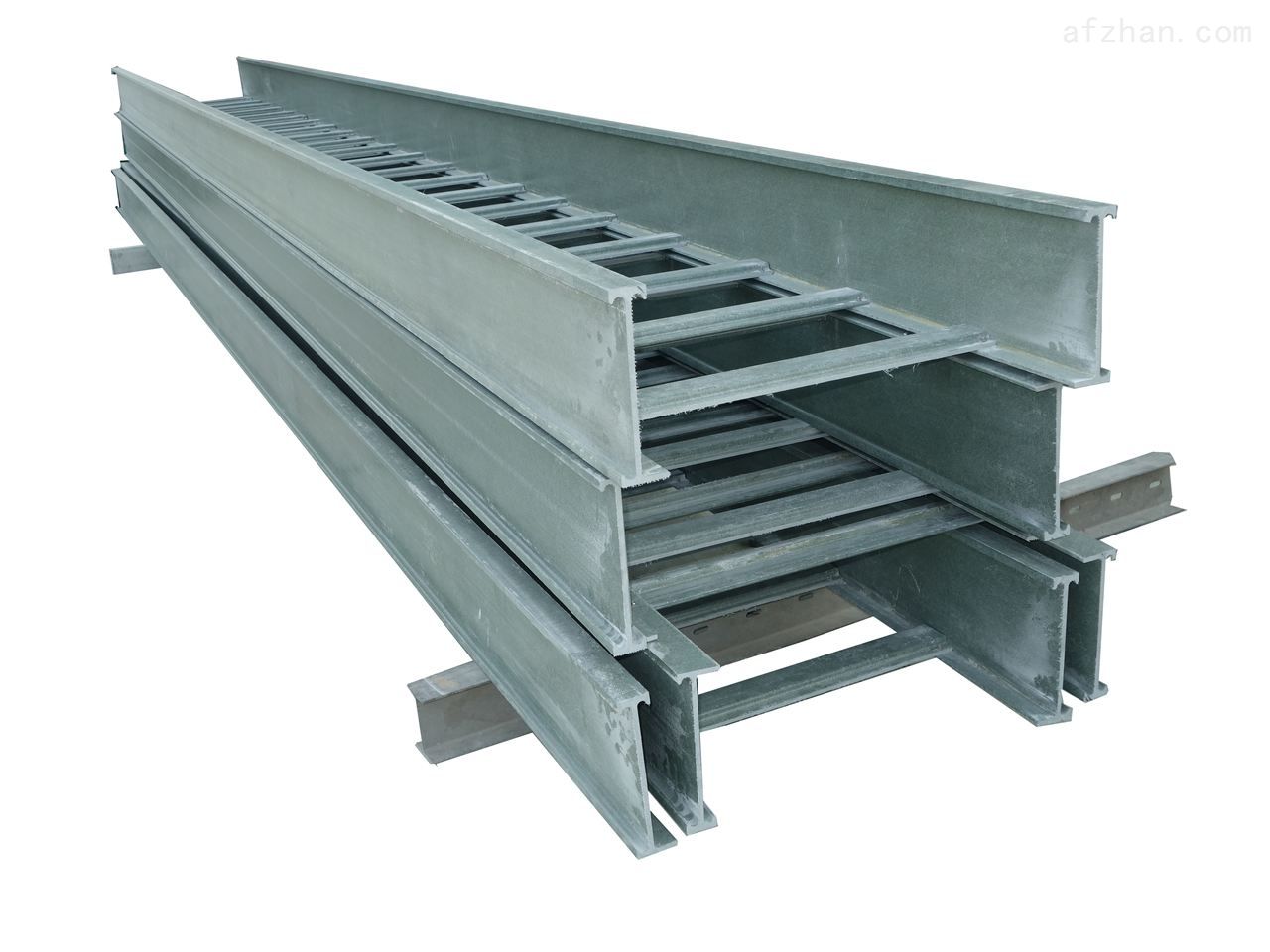

高荷載玻璃鋼梯式電纜橋架，解決了已有的梯級結構與梯邊的聯接中，梯邊局部受力過大，荷載能力差，安裝使用不方便，費時費力，工作效率低等問題。
如何計算玻璃鋼橋架的荷載大小？
玻璃鋼電纜橋架在安裝時應正確計算荷載，這樣才能安全有效的運用。應考慮所有電纜荷載及今后發展需要,另外,需要考慮一定的附加集中荷載(可按一個人90kg考慮)。室外安裝時，還應考慮風荷載雪荷載等。
玻璃鋼電纜橋架在均布荷載下的撓度一般控制在(0.5～1)%，加上附加集中荷載不應超過2.5%。玻璃鋼電纜橋架荷載，可按下列公式計算：qp=2p/LG(附加集中荷載)qG+qD≤qE/K式中：qG：計算荷載kg/mqE：橋架均布荷載kg/mK:儲備系數1.0～1.5,根據計算荷載,為了滿足均布荷載及撓度的要求,可調整玻璃鋼電纜橋架的側邊高度及實際跨距,因為橋架側邊越高,跨距越小,電纜橋架的均布荷載就越大,撓度就越小。
玻璃鋼電纜橋架從屬于布線的需要,同樣應遵循上述原則加以實施。由于建筑物內多種管線平行交叉,以BA為例,電纜橋架敷設除了采用樓板溝槽和墻內埋管方式外,每個電纜橋架的電阻值可按下式計算：r=P.L/S式中：P=15×10Ω-6/cm(20℃)；L=長度按100mm計算；S=截面積cm2。玻璃鋼電纜橋架設計及安裝要求，電纜橋架作為布線工程的一個配套項目,目前尚無專門的規范指導,個生產廠家的規格程式缺乏通用性,因此,設計選型過程應根據弱電各個系統纜顯得類型、數量,合理選定適用的橋架。
玻璃鋼電纜橋架荷載的計算公式
電纜橋架的載荷能力的大小是一個與橋架規格和支撐距離有關的量。對應于同一支撐距離和彎凸變形量，側面高度大的橋架承載能力大，高度小的橋架承載能力小。另外當載荷能力劃、相同時，對于同一規格的電纜橋架，支撐距離小的比支撐距離大的彎曲變形量小。一般情況下電纜橋架每隔l.5～2.0m安裝一組支撐架。
1、線纜橋架的實際荷載量計算G總=n1*q1n2*q2n3*q3……nn*qn
2、公式中：G總為總荷載，q1、q2、q3……qn為每根電纜單位重量(kg/m)，n1、n2、n3……nn為相同電纜的根數。(G總
3、電纜橋架寬度的計算
4、電纜橋架寬度的確定隨著電力電纜和控制電纜工作制的不同而有所區別。由于電力電纜在橋架內一般是單層水平排放，所以其安裝橋架寬度b為：b=n1*(d1k1)n2*(d2k2)n3*(d3k3)……nn*(dnkn)
5、公式中：d1、d2、d3……dn為橋架內各種電纜的外徑，單位為mm;n1、n2、n3……nn為上述同種型號規格電纜的根數;K1、k2、k3……為上述電纜放置時的間距，其值最小應大于電纜直徑的1/4。
玻璃鋼電纜橋架橋架荷載分類及特性
電纜橋架的荷載電纜橋架的荷載分為荷載、動荷載和附加荷載。
靜荷載是指敷設在電纜橋架內的電纜種類、根數、每根的外徑重量/單位長度,按電纜敷設的不同路由分別列表統計。
動荷載是指電纜橋架安裝和維護過程中施工維修人員的重量。對于輕型電纜橋架,一般不考慮動荷載,即不允許在橋架上站(行)人,如果需要考慮站人,則應將跨距適當縮小。
附加荷載僅在室外是指冰雪、風和電磁力所形成的荷載,它與安裝場所的地區自然氣象條件和帶電體的性質有關,設計中應根據各種條件加以計算。
確定玻璃鋼電纜橋架載荷的步驟
(1)確定橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布。
(2)計算每層電纜的均布荷載(kN/m2),初步確定橋架的型號、規格。
(3)按最大的電纜總均布荷載值來驗算橋架強度。驗算式如下：Q使用=q1+q2式中：q1--電纜的均布荷載（各層的均布荷載中取最大值）（kN/m2），均布荷載是托盤、梯架或電纜槽的荷載；q2--考慮電纜敷設或檢修時,人的重量等效的均布荷載（kN/m2）,q2值的計算，人的重量一般按p=90kg計。表示集中荷載和均布荷載的彎距如圖2按最大彎距相等的條件折算：令pι/4=q2ι2/8則q2=2p/ι∵P=90kg∴q2=180/ι式中：P--1人的荷載(kg)ι--1個支撐點間距(若支點間距不等時取最大值)(m)q2--1人的等效均布荷載(kg/m)根據上述初步確定的橋架型號、規格及支點間距,查閱生產廠家的樣本資料,反復核查間距和橋架型號,直至滿足負荷要求為止。
如何選擇玻璃鋼電纜橋架荷載能力？
在選擇玻璃鋼電纜橋架的荷載等級時，電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載，如果電纜橋架的支吊架的實際跨距不等于2m時。則工作均布荷載應滿足：式中qG----工作均布荷載，kN/m；qE----額定均布荷載，kN/m；LG----實際跨距。
玻璃鋼電纜橋架載荷試驗方法
1、應按梯邊高度（100、150、200）隨機抽取兩件在規定跨距下進行。
2、跨距應是兩支承中心的距離，其數值為表6允許支吊跨距值，誤差為±38mm。
3、裝置應為簡支梁，槽體水平放置兩端不受任何約束，也無側向約束。
4、試驗用的載荷材料要求；
a、載荷分數次加上，每次增加量大致相等，載荷離側邊內壁不小于12.5mm，也不得大于25mm。
b、載荷在試樣長度和寬度上應均勻分配，縱向布置。
c、玻璃鋼電纜橋架之間最小距離為10mm，不能交叉跨接，所有載荷應安置在支承間。
d、允許用長度不大于915mm的薄鋼板蓋于支承間的槽體底部，不作固定，不要搭接，鋼板的質量應加到載荷總重量中去
e、其外形尺寸，均質度應盡量相同。
