弧形分槽玻璃鋼橋架設計方案

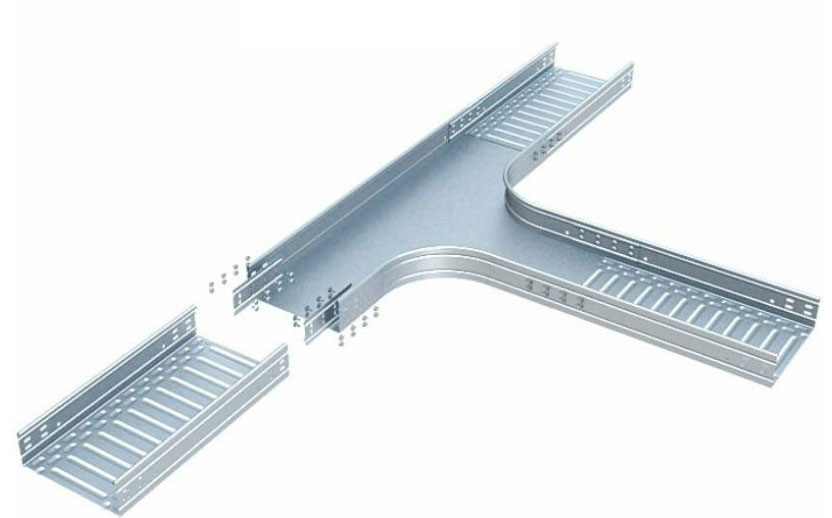

弧形分槽玻璃鋼橋架，包括弧形槽體和槽體上蓋，槽體上蓋安裝在弧形槽體上方，方便對電纜進行鋪設，弧形槽體槽內安裝有弧形分槽塊，弧形槽體側設有凹槽，另側設有凸塊，直形橋架體安裝固定在弧形槽體兩側。本裝置能使電纜在轉角處平滑過度，弧形分槽塊有效的避免了多組電纜交叉的情況，弧形槽體的槽內各邊緣連接處設為倒圓角，使電纜能順著圓角鋪設，操作方便快捷，對電纜起保護作用，弧形分槽玻璃鋼橋架各連接處采用凹凸槽方式連接固定，不會造成連接縫隙，大大的提高了安全質量。
背景技術
目前市面上的電纜電線通常使用橋架布線，其作為支體已經得到廣泛的應用，但是目前所使用的橋架多為組合式直型橋架，這樣的組合式橋架在轉角處會形成直角，在進行電纜布線時不方便安裝，大大的增加了施工成本，同時容易破壞電纜絕緣層，損壞電纜，造成安全隱患，在進行多組電纜鋪設時，轉角處容易造成多組電纜交叉在一起，導致后期維護不便，增加維護和施工成本，組合式橋架在轉角處連接時易出現縫隙，導致電纜裸露，導致電纜老化嚴重，特別是在化工企業，電纜腐蝕嚴重。實用新型內容
技術方案
弧形分槽玻璃鋼橋架特征在于:包括弧形槽體和槽體上蓋，槽體上蓋外圓弧處設有槽體上蓋弧形凸塊，內圓弧處設有槽體上蓋凹槽，內圓弧下邊緣處設有螺栓孔，槽體上蓋安裝在弧形槽體上，弧形槽體槽內各邊緣連接處設有倒圓角，弧形槽體上端內圓弧設有槽體凸塊，上端外圓弧設有槽體凹槽，弧形槽體槽內安裝有弧形分槽塊，弧形槽體右側設有凹槽，左側設有凸塊，直形橋架體安裝固定在弧形槽體左右兩側。
螺栓孔數量不少于2個。
槽體上蓋弧形凸塊與槽體凹槽連接固定，槽體上蓋凹槽與槽體凸塊連接。
弧形分槽塊高度是弧形槽體高度的2/3。
弧形槽體正上方安裝槽體上蓋。
弧形分槽塊安裝在弧形槽體內正中間。
弧形分槽玻璃鋼橋架優勢：
弧形分槽玻璃鋼橋架在轉角處時能使電纜平滑過度，在弧形玻璃鋼橋架中間設有弧形分槽塊，可將重型電纜和輕型電纜分開放置，有效的避免了多組電纜交叉的情況，弧形槽體的槽內各邊緣連接處設為倒圓角，使電纜能順著圓角鋪設，操作方便，對電纜起保護作用，弧形分槽玻璃鋼橋架各連接處采用凹凸槽方式連接固定，不會造成連接縫隙，提高了安全質量，防止電纜老化及腐蝕。
結構示意圖；
1-槽體上蓋，2--槽體上蓋弧形凸塊，3-槽體凹槽，4-凹槽，5-倒圓角，6-弧形分槽塊，7-槽體上蓋凹槽，8-槽體凸塊，9-弧形槽體，10-凸塊，11-直形橋架體。
