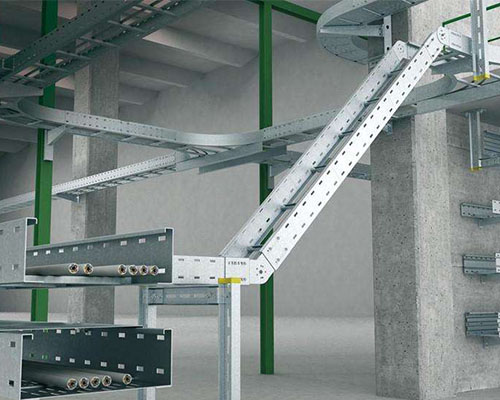

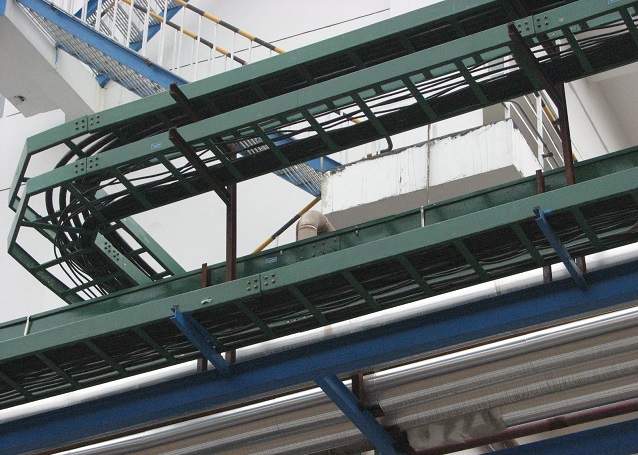

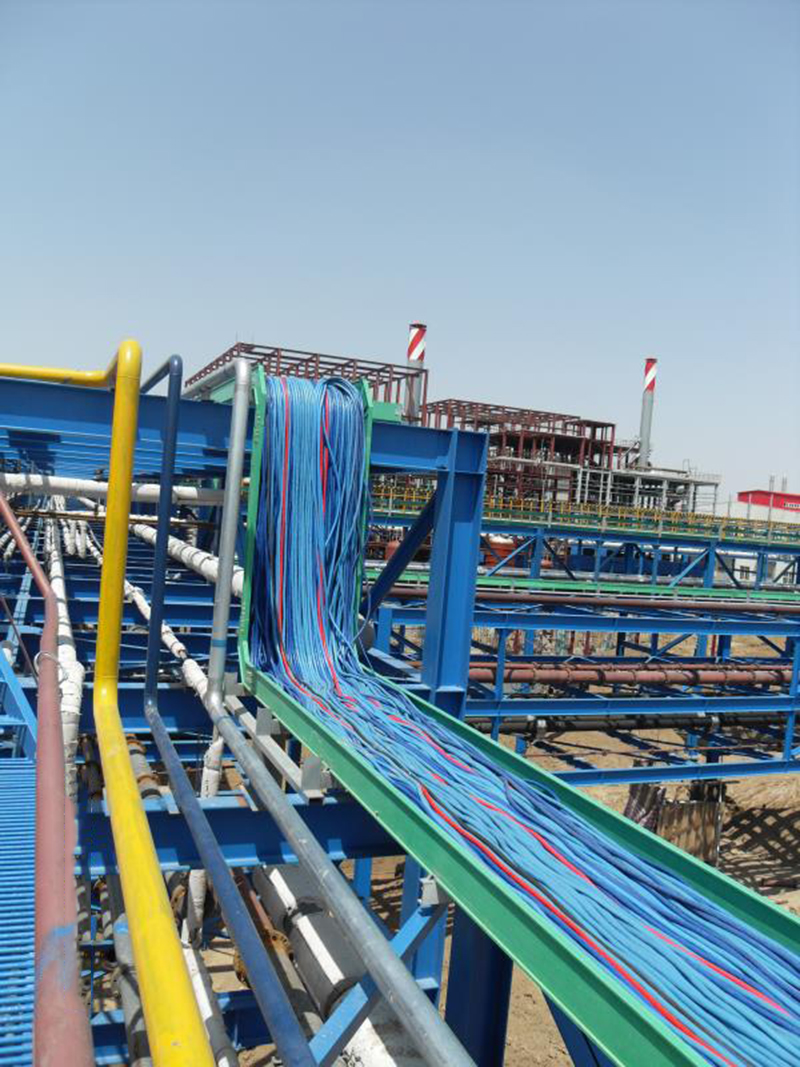

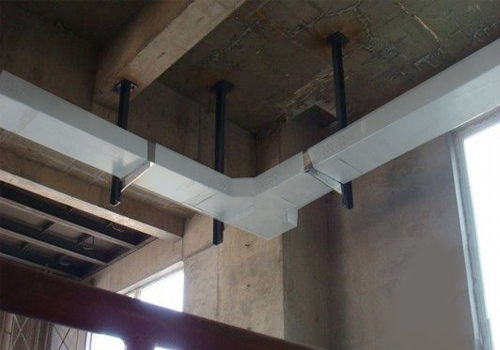

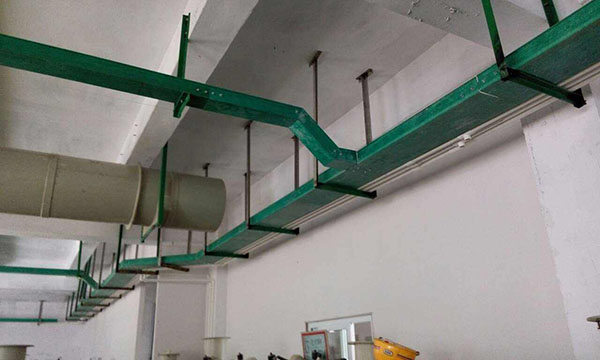

玻璃鋼橋架安裝圖片
2018/11/26 20:28:09點擊：
玻璃鋼橋架安裝4大要點

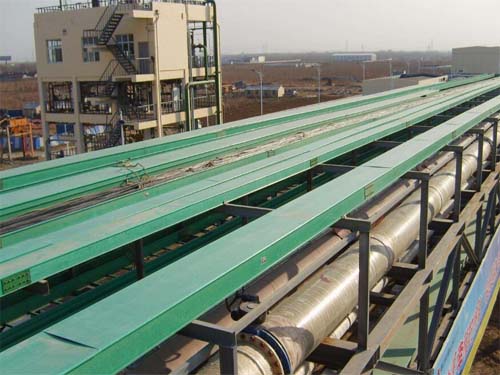

玻璃鋼橋架主要用于礦山和民間敷設電力電纜、控制電纜、自我控制電纜和通信電纜等。玻璃鋼橋架安裝的時候，當玻璃鋼橋架和管道平行設置時，一定要注意他們之間的凈距離，在下面詳細描述：
1.玻璃鋼橋架和一般技術工藝管道安裝時，平行靜距離大于400mm，這是非常必要的；而當玻璃鋼橋架和具有腐蝕性的液體管道安裝時，建議平行的那段靜距離不小于500mm時。
2.玻璃鋼橋架不宜平行安裝的位置有輸送具有腐蝕性液體管道的下方或具有腐蝕性氣體管道上方，如果無法避免這種安裝情況，則距離應不小于500mm，在應用程序的防腐蝕保護，同時通過隔板隔開。
3.不宜在熱力管道的上方平行安裝，如無法避免，應不小于1000毫米，并在有效期間應采取保溫措施。
4.同熱力管道平行架設的情況下，熱力管道有是否具有保溫層兩種不同情況，根據情況的不同有不同的距離要求：有時不小于500mm，無時不小于1000mm。
大跨距電纜橋架安裝維護：
1、橋架高度為50、100時每端各6只連接孔，高度為150、200時每端各12只連接孔。
2、支撐間距：支撐間距應小于等于載荷曲線允許載荷和支撐跨距。
3、橋架寬度：選擇電纜橋架的寬度時，應留有一定的備用空位，以便為今后增添電纜用。
4、隔開敷設：當電力電纜和控制電纜較少時，可以在同一電纜橋架安裝，但中間須用隔板將電力電纜和控制電纜隔開敷設。
5、電纜固定：匯線橋架水平敷設時，橋架之間的連接應盡量設置在跨距1/4處。水平走向的電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。
電纜橋架穿墻安裝時，應根據環境條件，采用密封裝置：
1 電纜橋架從正常環境穿墻進入防火、防爆的環境時，墻上應安裝相應的密封裝置。
2 電纜橋架從室內穿墻至室外時，在墻的外側應采取防雨措施。
3 電纜橋架從室內穿墻至室外較高處安裝時，電纜橋架應先向下傾斜延長適當距離，然后再向上架設，防止雨水順電纜橋架流入室內。
4 電纜橋架過伸縮沉降縫時，電纜橋應斷開，斷開距離以100mm左右為宜。
1、多組橋架在同一高度水平進行安裝時，需要考慮橋架后期檢修與維護情況。
2、大跨距橋架安裝需注意是否在腐蝕性氣體管道、熱力管道的上方或下方，在這一部份安裝時需要做好防護和隔熱措施。
3、橋架安裝在具有腐蝕性、潮濕等殊殊的環境，安裝布線必須要選用正確的橋架及采取相應的防護措施。
4、電力電纜在橋架內的橫斷面填充率要在40%以下，而控制電纜則應小于橋架橫斷面積的一半。
